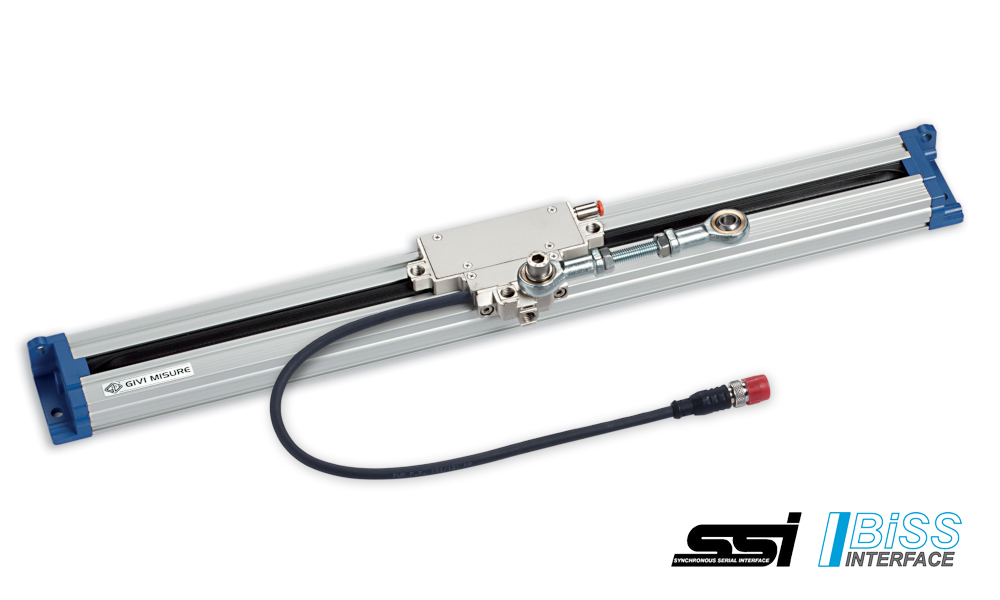

GVS 219
自对准绝对式信号磁栅尺
- 磁极距为2+2 mm的磁标，可直接读出绝对位置。特别适用于同步折弯机的应用。
- 高速SSI-BiSS C ( 单向 ) 串行接口。
- 选项: 1 Vpp模拟信号。
- 读头由带弹簧系统的自对准和自清洗滑轨引导。
- 分辨率可达1 µm，重复性±1增量。
- 精度等级±15 μm。
- 测量长度达到30.000 mm的模块化版本。
- 通过转换模块兼容Profibus-DP, Profinet, CANopen, DeviceNet, ModBus和DRIVE-CLiQ协议。
- 用于保护磁带的密封唇，由耐油耐磨的特殊弹性材料制成。
- 通过具有双效接头或钢丝进行连接，适应各种应用，适配器保证了与老版本PBS-HR型号的兼容性。
- 在高速，强加速和振动情况下仍能保持高稳定性和高质量的信号。
- 防止电源极性倒置和输出端口短路。
需求信息
获取仪器详情
1
1 μm 最高分辨率
± 15 μm 精度等级 ( ± 10 μm 按需）
± 1 一个增量重复性
2± 15 μm 精度等级 ( ± 10 μm 按需）
± 1 一个增量重复性
SSI-BiSS输出信号带或不带1 Vpp增量信号。
3电路保护垫圈防护等级 ( IP 67 ) 。
4密封唇耐油污和耐磨损。
自阻式特殊结构 。
5自阻式特殊结构 。
高温淬取和研磨而成的钢制滑架。
6戈德特式滚珠轴承。
高精准度和传导准直度滑轨。
7高精准度和传导准直度滑轨。
聚氨酯线缆，适用于连续移动。
简单可调式线缆输出方向。
8简单可调式线缆输出方向。
一体压铸式M12插头 ( IP 67 ) 或按需提供其他型号。
9可替换通过GV-PB适配模与PBS-HR。
10各种机械连接可能性，通过双向关节或者钢丝。
11金属双载体。
弹性补偿机械间隙。
12弹性补偿机械间隙。
磁带绝对式阅读。
13测量长度可达30.000 mm, 拼接版本。
14尺体或滑块加压。
