GVS 508

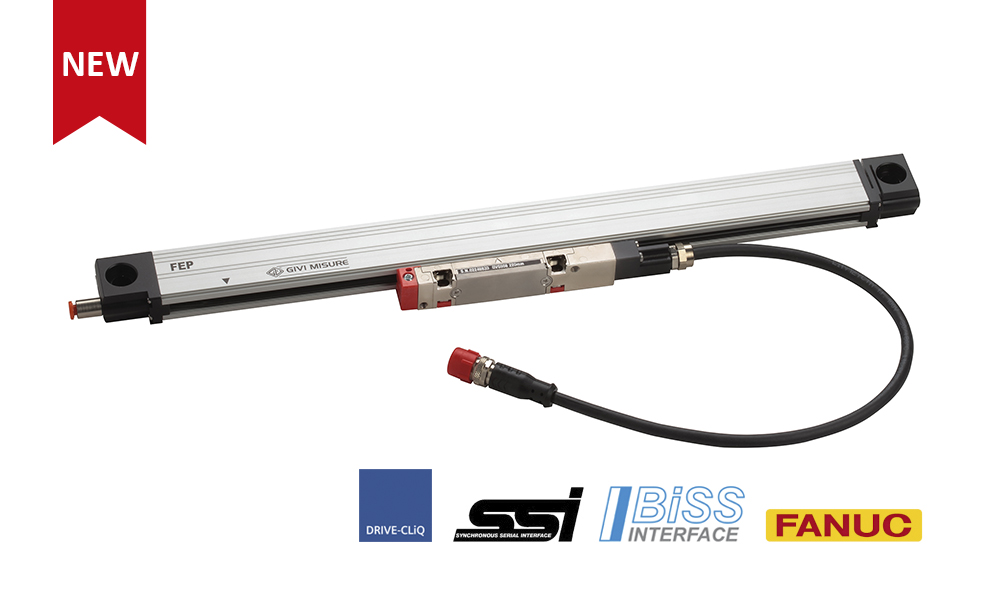

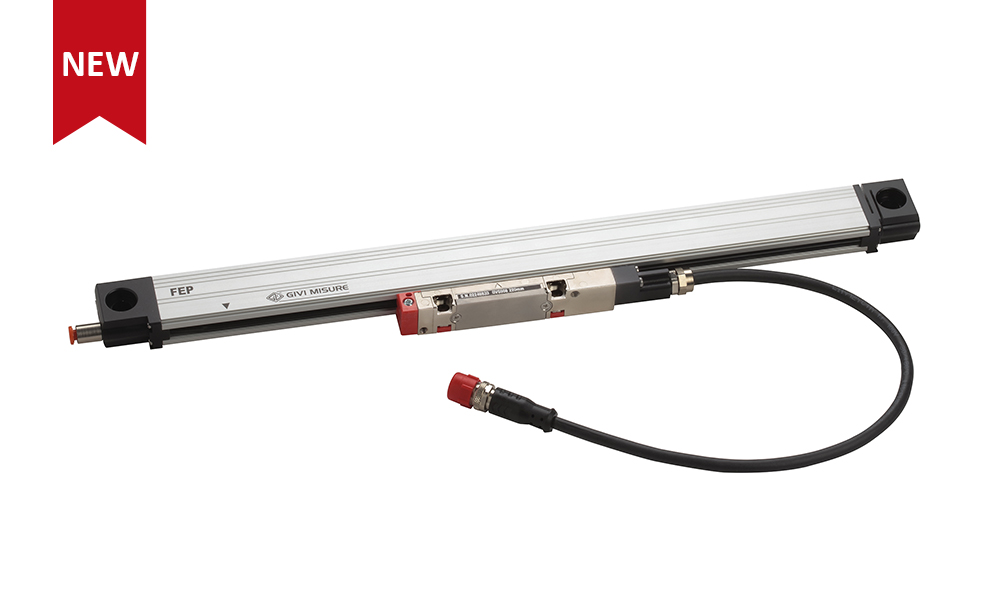

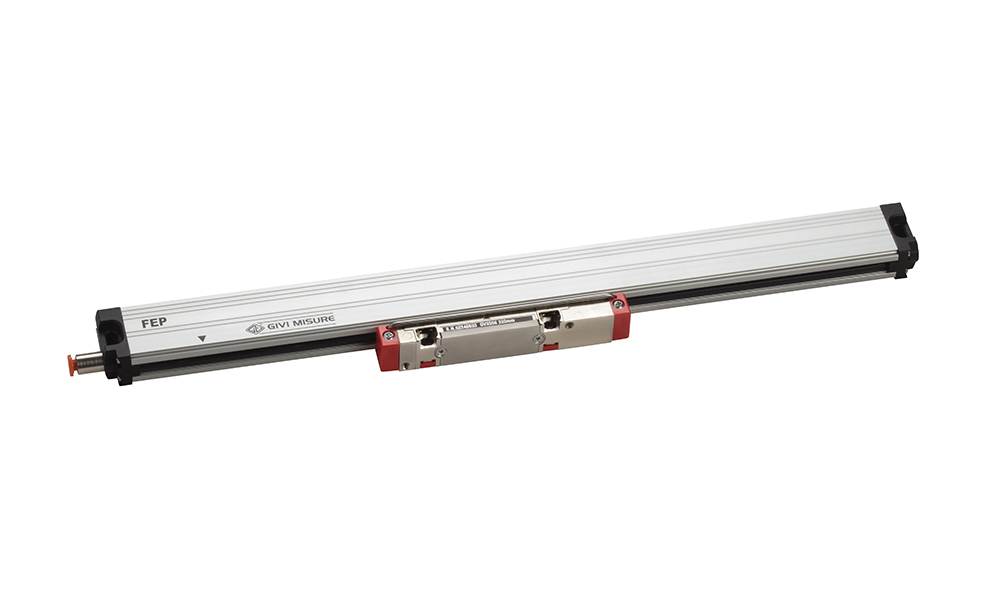

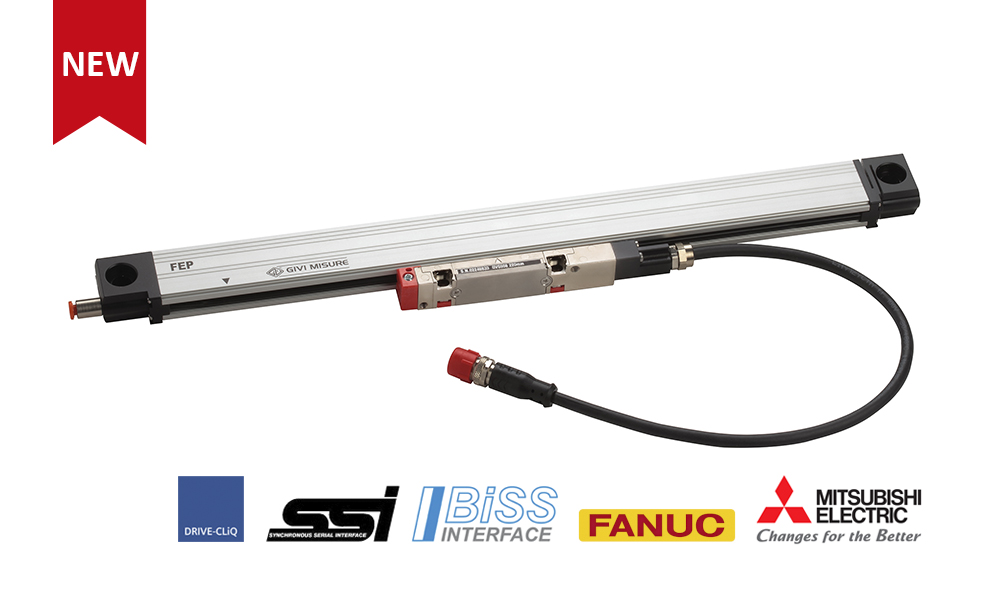

用于数控机床的绝对式光栅尺
- 测量基体为玻璃的绝对式光栅尺。
- SSI – BiSS C (单向) 接口。可选: 1 Vpp 模拟信号。
- 分辨率高达 10 nm。
- 精度等级 ± 5 μm 标准版 ± 3 μm 高精度版 (± 2 μm 测量长度小于 670 mm).
- 对环境脏污具有极高的防护能力。
- 膨胀点置于中心（FEP），按需可放置于右侧 (RT) 或者左侧 (LT)，适合线性膨胀一致的应用。
- 每根尺子均配有计量合格证书。
- 线性热膨胀系数 λ = 8 x 10-6 °C-1。
- 直接读取绝对测量值。
- 连接器集成在读头内。
- 防止电源极性倒置和输出端口短路。
- 体积小，可安装在狭小空间内。

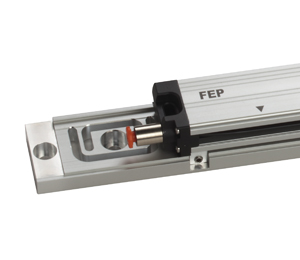

- 可从从两端或者读头为尺体加压。
需求信息
获取仪器详情
1
特殊设计的光学/电子电路具有很高的防护性，
以抵抗脏污环境带来的不利影响。4

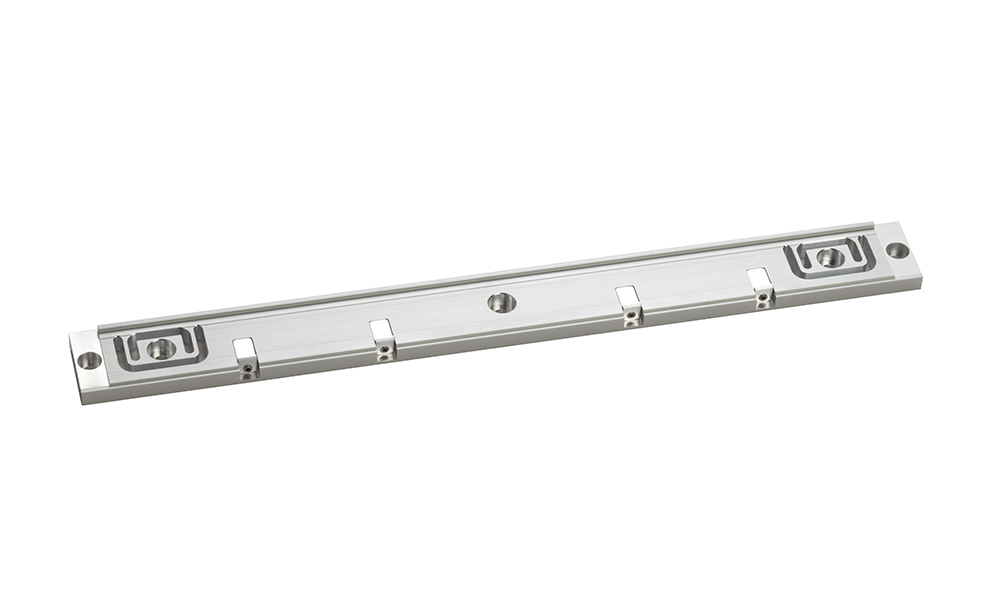

测量长度可达 2040 mm（带安装板，用于
ML ≥ 1340 mm）。5
带垫圈的尺寸小弹性端盖，用于对光栅尺侧面保护。7
高精度光学玻璃格栅可进行绝对值信号读取。13
10 nm 最高分辨率
± 2 μm 最高精度等级
2± 2 μm 最高精度等级
绝对串行接口，具有所有最
常用的数控系统通讯协议。
3常用的数控系统通讯协议。
特殊设计的光学/电子电路具有很高的防护性，
以抵抗脏污环境带来的不利影响。

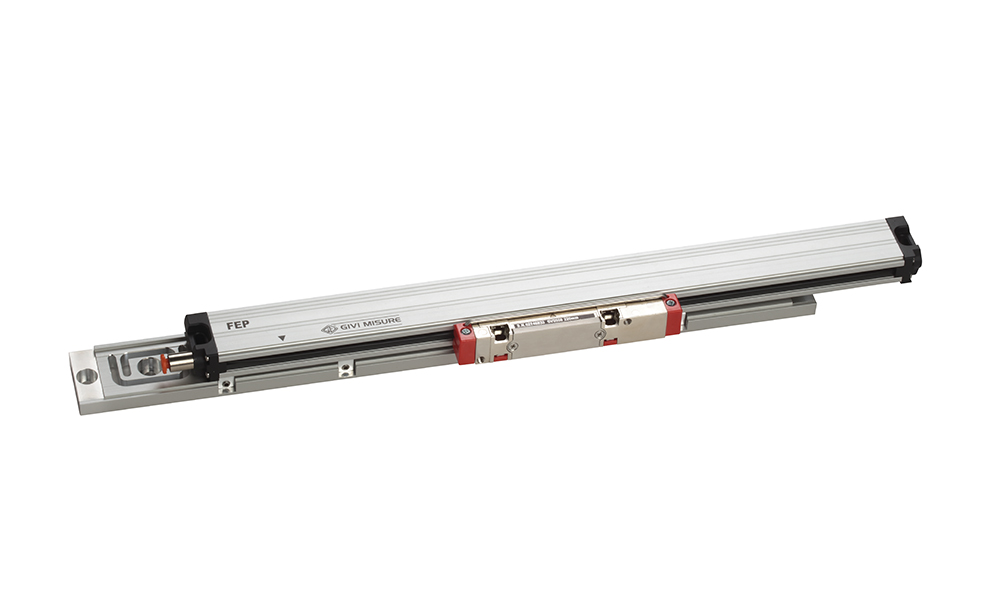

测量长度可达 2040 mm（带安装板，用于
ML ≥ 1340 mm）。
尺寸小，适合安装空间有限的应用。
尺寸 32.2*18 mm。
6尺寸 32.2*18 mm。

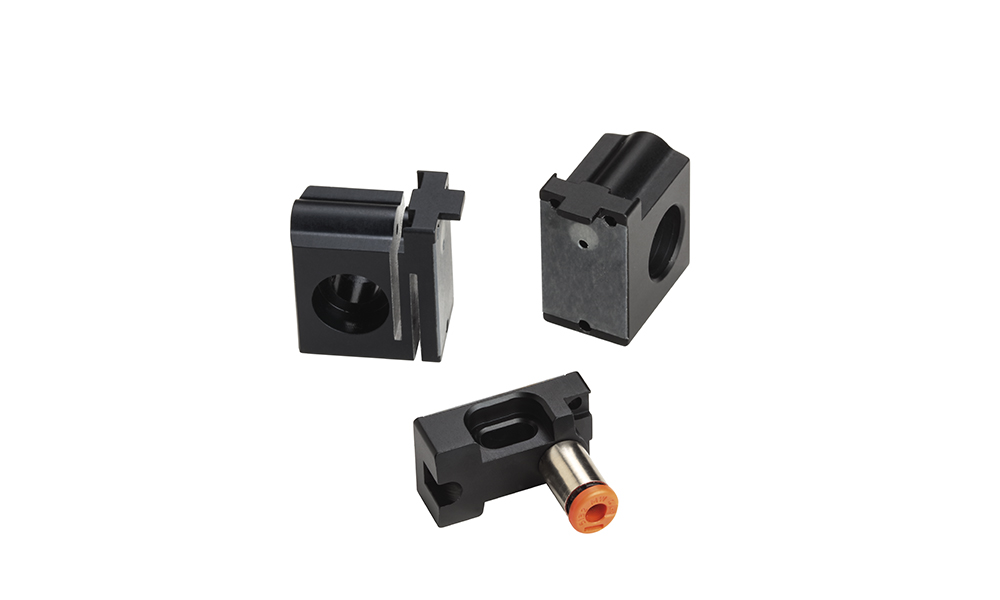

带垫圈的尺寸小弹性端盖，用于对光栅尺侧面保护。
特殊的自闭剖面和非延展性密封唇设计，
可抵御油污和磨损。
8可抵御油污和磨损。
标配聚氨酯线缆，适用于连续移动。
9一体压铸式M12插头 (IP 67)
或按需提供其他型号的插头。
10或按需提供其他型号的插头。
连接器置于读数头内部，
如需，可轻松拆卸。
11如需，可轻松拆卸。
电路专用垫圈，防护等级 IP 67。
12高精度光学玻璃格栅可进行绝对值信号读取。
固定膨胀点（FEP），按需可置于中间，
右侧或者左侧。应用于线性膨胀一致的应用。
14右侧或者左侧。应用于线性膨胀一致的应用。
可从从两端或者读头为尺体加压。
