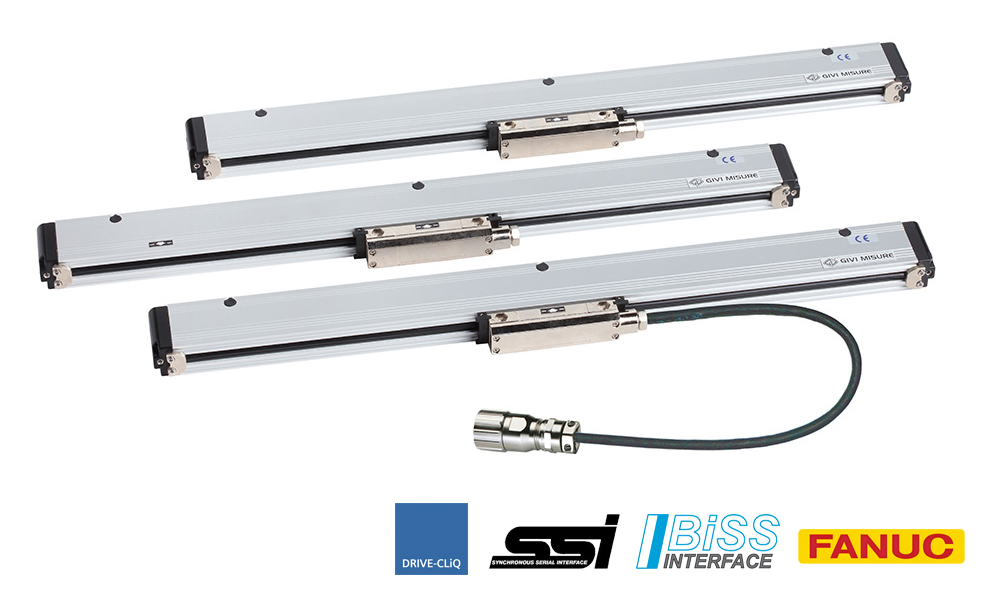

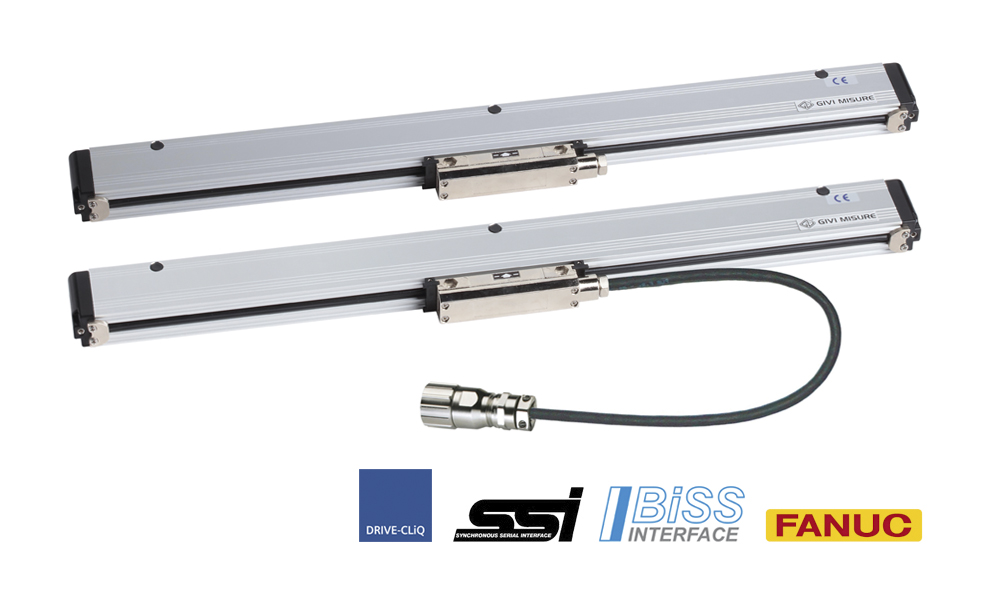

GVS 608
用于数控机床的绝对式光栅尺
- 带玻璃测量支架的绝对式信号光栅尺，特别适用于数控机床。
- SSI – BiSS C ( 单向 ) 串行接口,带或不带1Vpp模拟量信号,西门子DRIVE-CLiQ和FANUC α-αi。
- 分辨率可达10 nm。
- 标准版本精度等级是±5微米, 高精版精度等级是±3微米（低于720毫米测量长度的精度等级是±2微米）
- 通过转换模块可兼容Profibus-DP, Profinet, CANopen, DeviceNet和ModBus协议。
- 不可延展的密封唇沿着读头的滑动侧固定在两端。
- 用于处理来自低效过滤系统的液体的创新装置。
- 特殊的密封唇和液体处理装置为光栅提供了良好的保护加工过程中经常使用的制冷剂。
- 每个光栅尺均配有计量合格证书。
- 线形热膨胀系数 λ = 8 x 10-6 °C-1。
- 在高速、强加速度和振动情况下，信号具有较高的精度和稳定性。
- 可调整的连接电缆输出。
- 传感器内部的连接器。
- 防止电源极性倒置和输出端口短路。
- 体积小，便于安装在狭窄的空间。
- 可与之前的AGS模型互换。
- 可根据要求提供加压过滤系统。
需求信息
获取仪器详情
1
10 nm 最大分辨率
± 2 μm 最高精度等级
0.2 μm 最大间隙误差
2± 2 μm 最高精度等级
0.2 μm 最大间隙误差
串行接口SSI-BiSS,带或不带1Vpp模拟量信号,西门子DRIVE-CLiQ和FANUC α-αi。
3电路专用垫圈防护等级 ( IP 67 ) 。
4接头置于传感器内。
5聚氨酯线缆，适用于连续运动。
可调节连接线缆出线方向。
6可调节连接线缆出线方向。
一体压铸式M12插头 ( IP 67 ) 或按需提供其他型号。
7横向或者纵向加压。
8测量长度可达3240 mm。
9结实的并厚重的 铝制外壳。
尺寸40*24 mm。
10尺寸40*24 mm。
光学玻璃格栅用于绝对式阅读（栅距20 µm）。
11非延展性的密封唇。
12定位块用于横向固定密封唇。
13防凝露装置。
