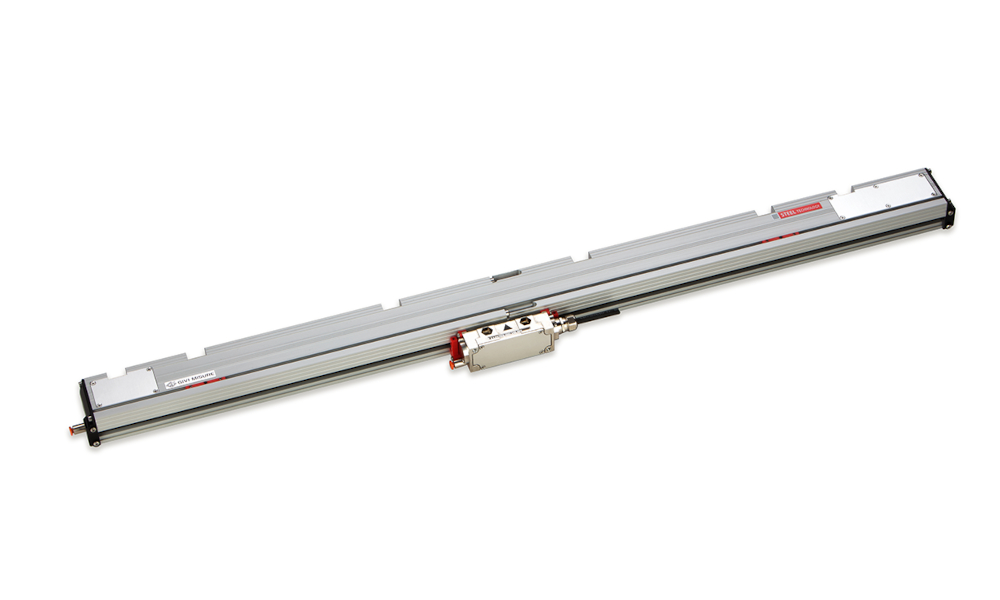

GVS 900
用于大型机器的增量式光栅尺
- 增量式光学尺，可选单只或者模块化版本如果应用在大型机器上（测量长度可达30040mm毫米或更长）。
- 应用于各种工业领域，如机床, 立式车床, 龙门机床, 激光/等离子切割机、机器人、自动化等。
- 不锈钢光栅，与机器导轨融为一体，在任何温度下都能保持优良的精度性能。
- 分辨率可达0.1μm，精度等级±5μm。
- 模块连接紧密，良好的密封胶唇可阻绝液体和脏污环境的侵蚀，经久不变形。
- 参考索引可以选择编码距离式，恒定步骤，或沿整个测量长度每50毫米做为一个参考点，带磁性零点设定装置。
- 通过双效连接器，电缆输出方向可调节。
- 宽泛的对准公差。
- 从尺子两侧和/或读数头两侧加压。
需求信息
获取仪器详情
1
刚性固定模块，完美密封，经久不变形。2
T块用于模块弹性固定。尺身和光栅热膨胀相互独立。5
独有的光栅支撑和导向系统。
实现模块间宽泛的对准公差。6
光栅均经严格校准。 最高精度等级 ± 5 µm。10
刚性固定模块，完美密封，经久不变形。
测量长度可达 30040 mm,
或根据要求制作更长。
3或根据要求制作更长。
自引导和自对准读数头（ 内部 ）；
恒定的信号质量（ 线路驱动或 1 Vpp ）。
4恒定的信号质量（ 线路驱动或 1 Vpp ）。
T块用于模块弹性固定。尺身和光栅热膨胀相互独立。
独有的光栅支撑和导向系统。
实现模块间宽泛的对准公差。
高精度增量不锈钢带光栅，
微刻间距为 40 µm (20+20 µm)。
分辨率高达 0.1 µm。
7微刻间距为 40 µm (20+20 µm)。
分辨率高达 0.1 µm。
从尺体和/或读数头的两侧加压。
8特质密封唇具有非延展性，
固定于尺体两个末端。
9固定于尺体两个末端。
光栅均经严格校准。 最高精度等级 ± 5 µm。
特质钢块将光栅固定到机器上。
适合应用的线性热膨胀。
11适合应用的线性热膨胀。
PUR电缆适用于连续运动。
12双向接头。可调节的电缆输出方向。
13参考索引有编码距离、恒定步距或通过零位磁力设定装
置沿整个测量长度每 50 mm 设定一个参考索引。
14置沿整个测量长度每 50 mm 设定一个参考索引。
密封垫片用于电路保护 ( IP 67 ) 。
15特质不锈钢托架用于读头
滑动并将其固定在正确位置。
滑动并将其固定在正确位置。
