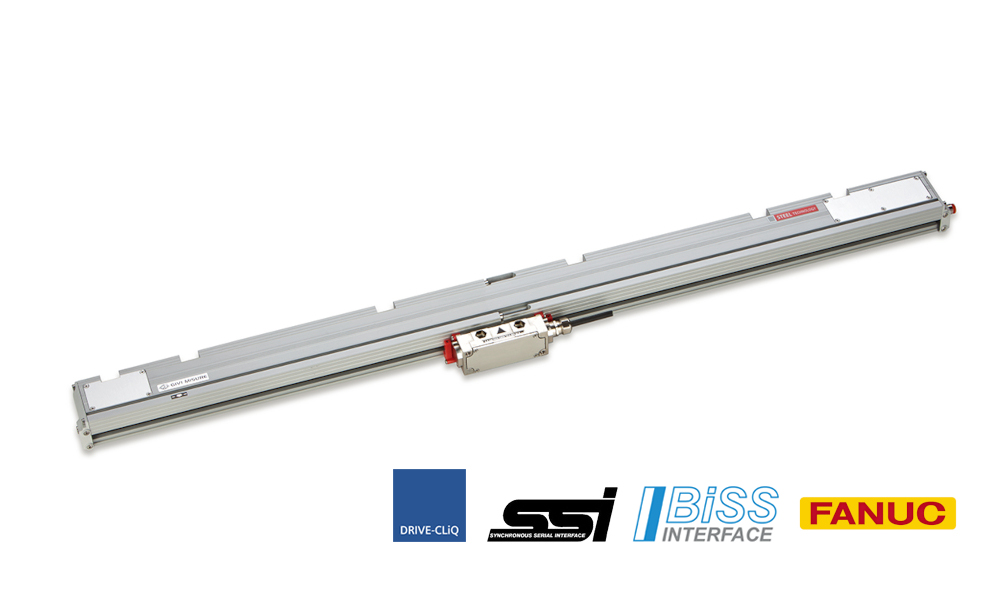

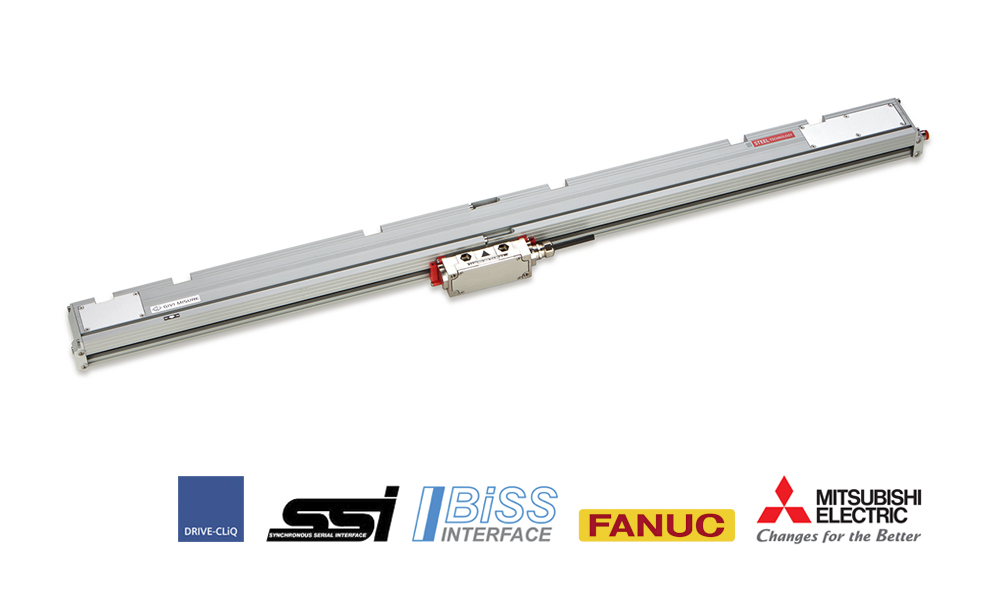

GVS 908
大型机器的绝对标线尺
- 绝对式光栅尺, 可用于单个部件或大型机器的模块化版本 (长达30040mm)。
- 应用于各种工业领域，如机床, 立式车床, 龙门机床, 激光/等离子切割机、机器人、自动化等。
- 不锈钢格栅, 与机器导轨连接一体, 在任何工作温度下都能得到很好的精度。
- 串行接口 SSI – BiSS C (单向), 有或没有1 Vpp 模拟信号, Siemens DRIVE-CLiQ 和FANUC α-αi. 直接读取绝对测量值。
- 分辨率高达0.1 μm. 精度等级 ± 5 μm。
- 钢性连接模块, 可防止液体和环境脏污进入的完美密封, 不随时间而改变。
- 可调节电缆输出方向, 通过双向连接器。
- 宽的校准公差。
- 可通过尺身两端或读数头处通入压缩空气。
- 可选: 1 Vpp 模拟信号。
需求信息
获取仪器详情
1
刚性固定模块，完美密封，经久不变形。2
T块用于模块弹性固定。尺身和光栅热膨胀相互独立。5
独有的光栅支撑和导向系统。
实现模块间宽泛的对准公差。6
光栅均经严格校准。 最高精度等级 ± 5 µm。10
刚性固定模块，完美密封，经久不变形。
测量长度可达 30040 mm。
3自引导和自对准读数头（ 内部 ）；
恒定的信号质量（ 串行接口 + 1 Vpp 应要求提供 ）。
4恒定的信号质量（ 串行接口 + 1 Vpp 应要求提供 ）。
T块用于模块弹性固定。尺身和光栅热膨胀相互独立。
独有的光栅支撑和导向系统。
实现模块间宽泛的对准公差。
高精度微刻绝对不锈钢带光栅
( 双轨、绝对和增量 ) 。
分辨率高达 0.1 µm。
7( 双轨、绝对和增量 ) 。
分辨率高达 0.1 µm。
从尺体和/或读数头的两侧加压。
8特质密封唇具有非延展性，
固定于尺体两个末端。
9固定于尺体两个末端。
光栅均经严格校准。 最高精度等级 ± 5 µm。
特质钢块将光栅固定到机器上。
适合应用的线性热膨胀。
11适合应用的线性热膨胀。
PUR电缆适用于连续运动。
12双向接头。可调节的电缆输出方向。
13密封垫片用于电路保护 ( IP 67 ) 。
14特质不锈钢托架用于读头
滑动并将其固定在正确位置。
滑动并将其固定在正确位置。
